高频编码器电缆高度屏蔽型

增量的编码器电缆，接线电缆用于转速传感器、刹车传感器、速度传感器，通过整个的聚氨酯护套的TPE芯线绝缘使之适用于拖链，尤其适用于极其苛刻的运行环境和有复试线冷却剂和润滑油的场合，适用于机械和设备制造及其他工业环境。

产品介绍

应用范围

特种的低电容绝缘材质保证了较低的芯对芯间电容，优化的对绞节距有效的降低了近端、远端串音和衰减，双屏蔽加导流线的屏蔽结构设计保证其在高频下电缆不受外电场的电磁干扰。实际上复杂的安装工况极大的挑战了电缆的质量保证能力，经过不断的优化和改进设计，贝力达极好的解决了高频衰减造成信号不稳定、近端串音远端串音等问题，使信号高保真和稳定，广泛应用于各种高频信号传输领域。

电缆结构

电缆结构标准：参照YD/T322—1996等相关标准

导体：符合DIN VDE 0295(或 IEC 60228)中6类标准

绝缘：特种定制复合聚烯烃绝缘料，有优异的抗拉强度和绝缘电阻指标

绝缘标识：符合DIN VDE 0293标准

中间层：聚合物薄带缠在芯线束外

单元屏蔽：高抗弯强度的镀锡铜丝编织屏蔽

总屏蔽：高抗弯强度的镀锡铜丝编织屏蔽；线覆盖率≥85%，光学覆盖率80%

外护套：特种定制柔软耐腐蚀弹性体护套料，有优良的抗拉强度和耐油指标，灰色，符合RAL 7001要求

特性指标

工作电压U/U0：

S≤0.75mm²，300/300V

S≥1.0mm²，300/500V

测试电压：

2500V，50Hz，5Min

特性阻抗：120Ω

电容：芯对芯电容不大于72pF/Km（可根据设计要求）

70℃时绝缘电阻最小值：20MΩ·Km

温度范围

移动安装：-5~+70℃

固定安装：-40~+80℃

最小弯曲半径

移动安装：7.5×电缆外径（仅限于移动设计）

固定安装：4.5×电缆外径

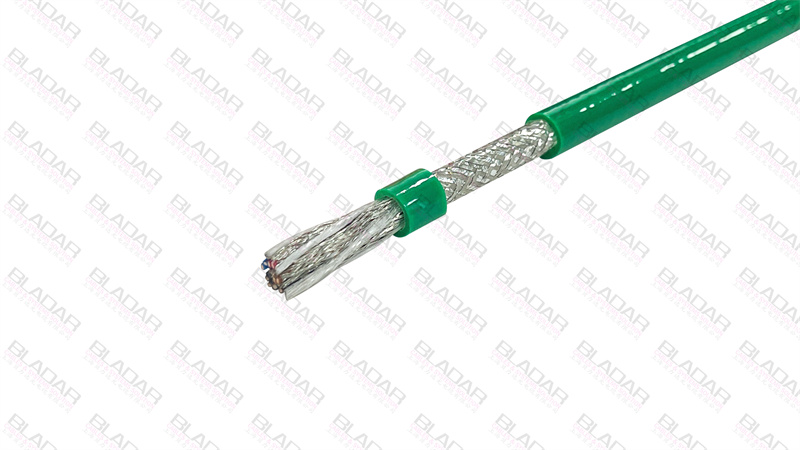

产品展示

高频编码器电缆高度屏蔽型
